| 参数型号 | OA-SD30A1 | OA-SD40A1 | OA-SD50A1 | OA-SD60A1 | OA-SD70A1 | OA-SD80A1 | OA-SD90A1 | OA-SD100A1 | OA-SD110A1 | OA-SD115A1 | |
| 电源 | 3P AC380V50HZ | ||||||||||
| 输入功率（KW） | 22.8 | 30.1 | 37.7 | 41.4 | 50.4 | 54.9 | 61.8 | 65 | 71.5 | 78 | |
| 压缩机型号 | RC2-100B-Z | RC2-140B-Z | RC2-180B-Z | RC2-200B-Z | RC2-230B-Z | RC2-260B-Z | RC2-300B-Z | RC2-310B-Z | RC2-340B-Z | RC2-370B-Z | |
| 额定制冷量 | -10℃ | 63.2 | 86.1 | 113 | 123.1 | 150 | 164.6 | 194 | 205 | 224.3 | 242.8 |
| -20℃ | 43.3 | 59.1 | 77.5 | 84.4 | 102.9 | 112.9 | 133.1 | 140.6 | 153.8 | 166.5 | |
| -30℃ | 28.6 | 39 | 51.2 | 55.7 | 67.9 | 74.6 | 87.9 | 92.9 | 101.6 | 110 | |
| 压缩机功率 | -10℃ | 22.8 | 30.1 | 37.7 | 41.4 | 50.4 | 54.9 | 61.8 | 65 | 71.5 | 78 |
| -20℃ | 21.5 | 28.3 | 35.5 | 38.9 | 47.3 | 51.6 | 58.1 | 61.1 | 67.2 | 73.4 | |
| -30℃ | 20.1 | 26.4 | 33.2 | 36.4 | 44.3 | 48.2 | 54.3 | 57.1 | 62.9 | 68.6 | |
| 冷媒 | 控制方式 | 热力膨胀阀 | |||||||||
| 型号 | R22 | ||||||||||
| 启动方式 | 星三角 | ||||||||||
| 安全保护 | 逆缺相保护，高低压保护，压缩机过载保护，微电脑温度程序控制，易熔安全保护 | ||||||||||
| 冷凝器 | 款式 | 高效壳管热交换器 | |||||||||
| 流量（L/Min) | 560 | 680 | 820 | 925 | 1025 | 1310 | 1310 | ||||
| 管径（PT） | 3 | 4 | 4 | 4 | 4 | 4 | 4 | ||||
| 蒸发器 | 款式 | 壳管耐酸碱，耐腐蚀 | |||||||||
| 流量（L/Min) | 500 | 600 | 710 | 810 | 880 | 1130 | 1130 | ||||
| 管径（PT） | 3 | 4 | 4 | 4 | 4 | 4 | 4 | ||||
| 外形尺寸 | 长(MM) | 2195 | 2245 | 2860 | 2860 | 2985 | 2975 | 2975 | |||
| 宽(MM) | 935 | 935 | 1015 | 1015 | 1015 | 1025 | 1025 | ||||
| 高(MM) | 1500 | 1655 | 1710 | 1710 | 1965 | 1975 | 1975 | ||||
| 参数型号 | OA-SD120A1 | OA-SD130A1 | OA-SD145A1 | OA-SD150A1 | OA-SD170A1 | OA-SD180A1 | OA-SD200A1 | OA-SD220A1 | OA-SD250A1 | OA-SD270A1 | |
| 电源 | 3P AC380V50HZ | ||||||||||
| 输入功率（KW） | 86.8 | 100.8 | 106.4 | 115.3 | 124.1 | 128.1 | 147.6 | 163.7 | 173.8 | 195.5 | |
| 压缩机型号 | RC2-410B-Z | RC2-470B-Z | RC2-510B-Z | RC2-550B-Z | RC2-580B-Z | RC2-620B-Z | RC2-710B-Z | RC2-790B-Z | RC2-830B-Z | RC2-930B-Z | |
| 额定制冷量 | -10℃ | 267.3 | 318 | 335.8 | 367.7 | 398.1 | 413.5 | 481.5 | 528.8 | 564.6 | 636.4 |
| -20℃ | 183.3 | 218.2 | 230.3 | 252.2 | 273.1 | 283.6 | 330.3 | 362.8 | 387.3 | 436.5 | |
| -30℃ | 121.1 | 144.1 | 152.1 | 166.6 | 180.4 | 187.3 | 218.1 | 239.6 | 255.8 | 288.3 | |
| 压缩机功率 | -10℃ | 86.8 | 100.8 | 106.4 | 115.3 | 124.1 | 128.1 | 147.6 | 163.7 | 173.8 | 195.5 |
| -20℃ | 81.6 | 94.7 | 100 | 108.4 | 116.7 | 120.4 | 138.7 | 153.9 | 163.4 | 183.3 | |
| -30℃ | 76.3 | 88.6 | 93.5 | 101.4 | 109.1 | 112.6 | 129.7 | 143.9 | 152.8 | 171.8 | |
| 冷媒 | 控制方式 | 热力膨胀阀 | |||||||||
| 型号 | R22 | ||||||||||
| 启动方式 | 星三角 | ||||||||||
| 安全保护 | 逆缺相保护，高低压保护，压缩机过载保护，微电脑温度程序控制，易熔安全保护 | ||||||||||
| 冷凝器 | 款式 | 高效壳管热交换器 | |||||||||
| 流量（L/Min) | 1310 | 1560 | 1560 | 1560 | 1980 | 1980 | 1980 | 2250 | 2250 | 2250 | |
| 管径（PT） | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 蒸发器 | 款式 | 壳管耐酸碱，耐腐蚀 | |||||||||
| 流量（L/Min) | 1130 | 1350 | 1350 | 1350 | 1755 | 1755 | 1755 | 2000 | 2160 | 2160 | |
| 管径（PT） | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 外形尺寸 | 长(MM) | 2975 | 2910 | 2910 | 2910 | 3510 | 3510 | 3510 | 3590 | 3595 | 3595 |
| 宽(MM) | 1025 | 1055 | 1055 | 1055 | 1105 | 1105 | 1105 | 1105 | 1125 | 1125 | |
| 高(MM) | 1975 | 1990 | 1990 | 1990 | 2140 | 2140 | 2140 | 2155 | 2195 | 2195 | |
| 参数型号 | 电源（V） | 输入功率 | 额定制冷量 | 启动方式 | 冷媒型号 | 冷凝器 | 蒸发器 | ||||||
| 压缩机功率（KW） | KW | kcal/hr | 款式 | 流量（L/min) | 管径（PT） | 款式 | 流量（L/min) | 管径（PT） | |||||
| OA-SD3B1 | 380 | 2.01 | 5.2 | 4506 | Y-△启动 | R22 | 壳管 | 30 | 1″ | 壳管 | 20 | 1″ | |
| OA-SD5B1 | 3.36 | 8.5 | 7276 | 50 | 1″ | 33 | 1″ | ||||||
| OA-SD8B1 | 5.51 | 15.6 | 13373 | 88 | 1-1/2″ | 60 | 1-1/2″ | ||||||
| OA-SD10B1 | 6.27 | 17.4 | 14964 | 99 | 1-1/2″ | 68 | 1-1/2″ | ||||||
| OA-SD12B1 | 7.14 | 19.8 | 17028 | 113 | 1-1/2″ | 77 | 1-1/2″ | ||||||
| OA-SD15B1 | 9.95 | 25.6 | 21990 | 149 | 2-1/2″ | 99 | 2″ | ||||||
| OA-SD20B2 | 12.54 | 34.8 | 29928 | 198 | 2-1/2″ | 135 | 2″ | ||||||
| OA-SD25B2 | 14.28 | 39.6 | 34056 | 227 | 2-1/2″ | 154 | 2-1/2″ | ||||||
| OA-SD30B2 | 19.9 | 51.1 | 43980 | 295 | 2-1/2″ | 199 | 2-1/2″ | ||||||
| OA-SD40B2 | 26.3 | 70 | 60200 | 382 | 2-1/2″ | 272 | 2-1/2″ | ||||||

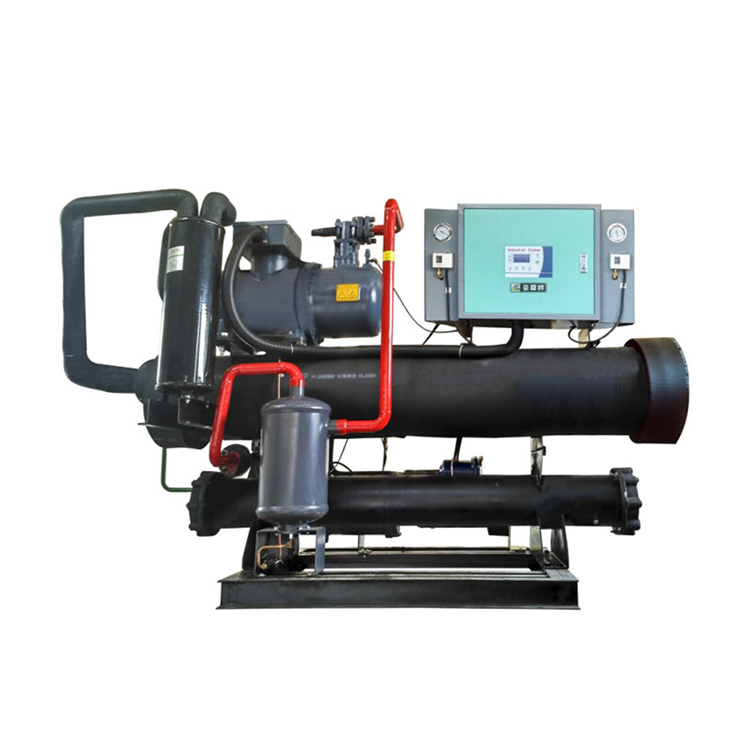

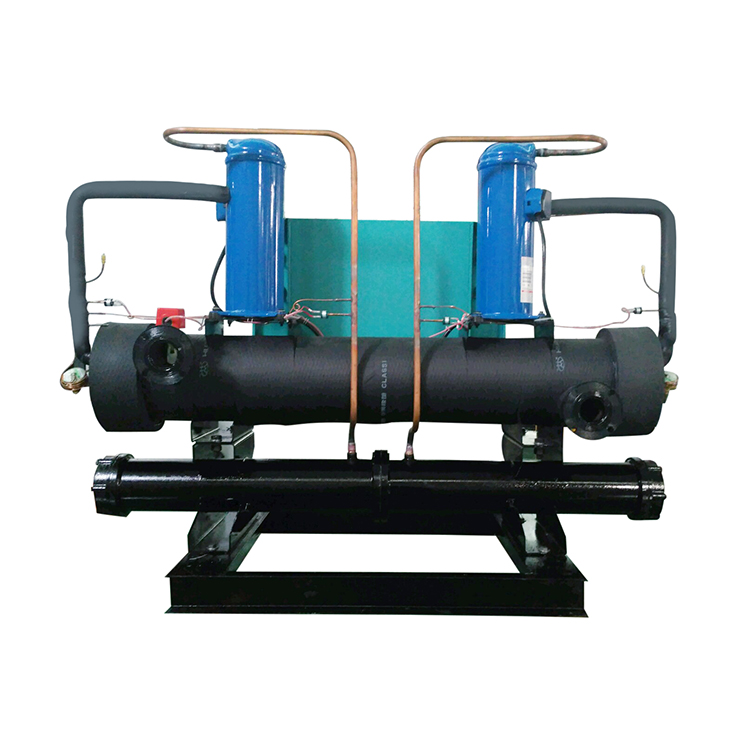

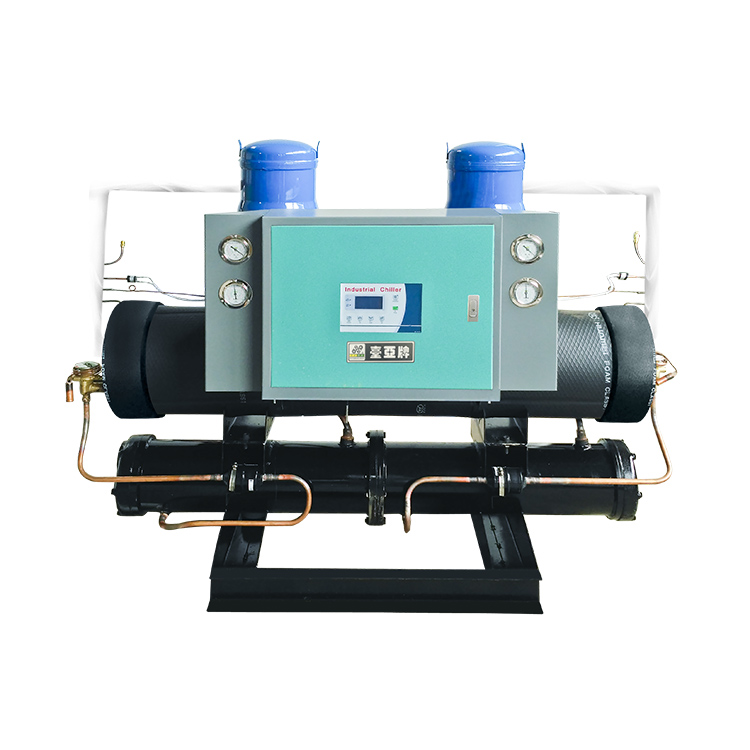

正面图

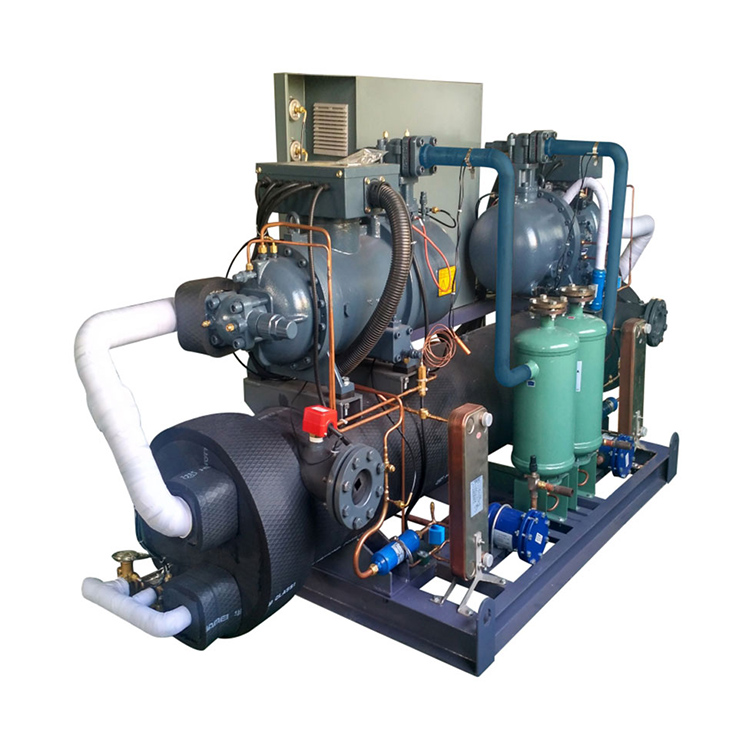

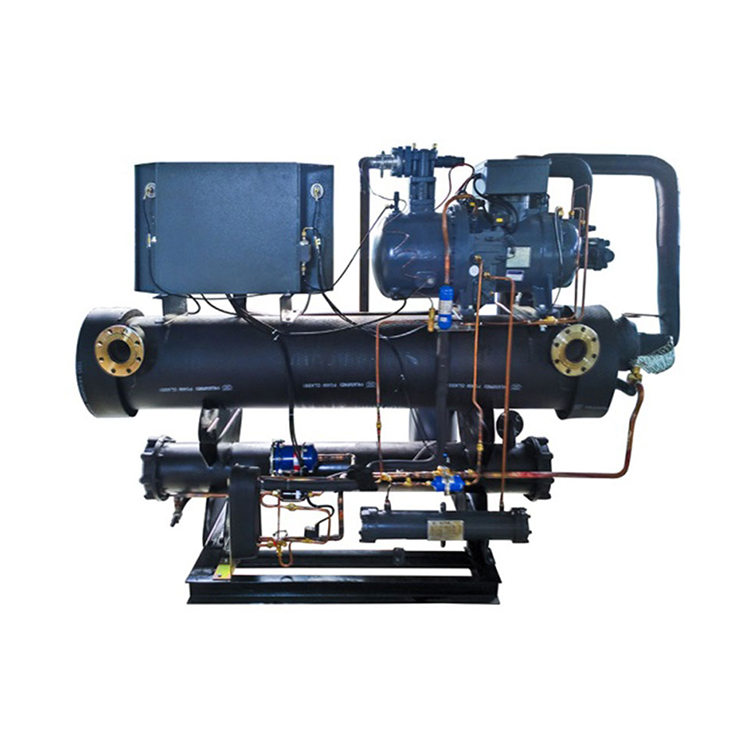

背面图

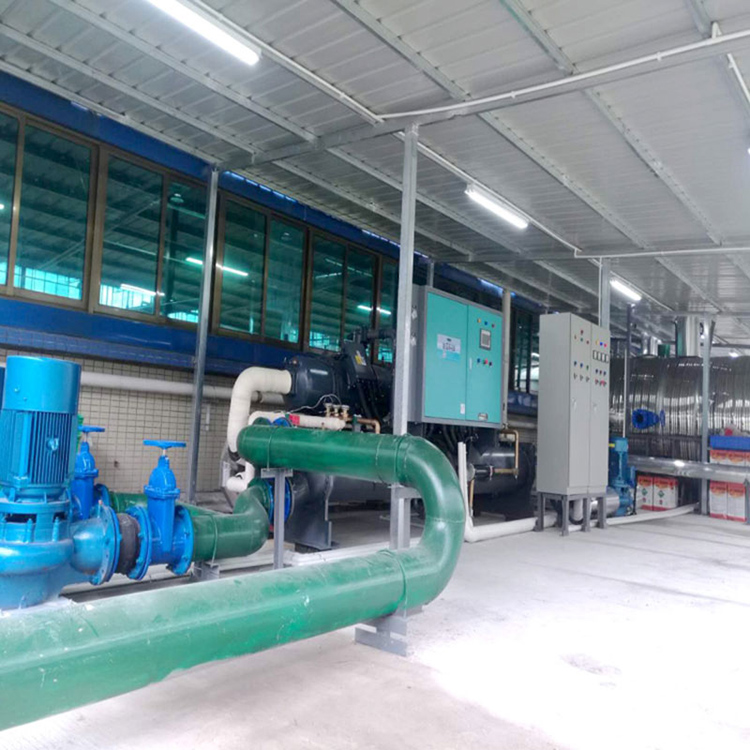

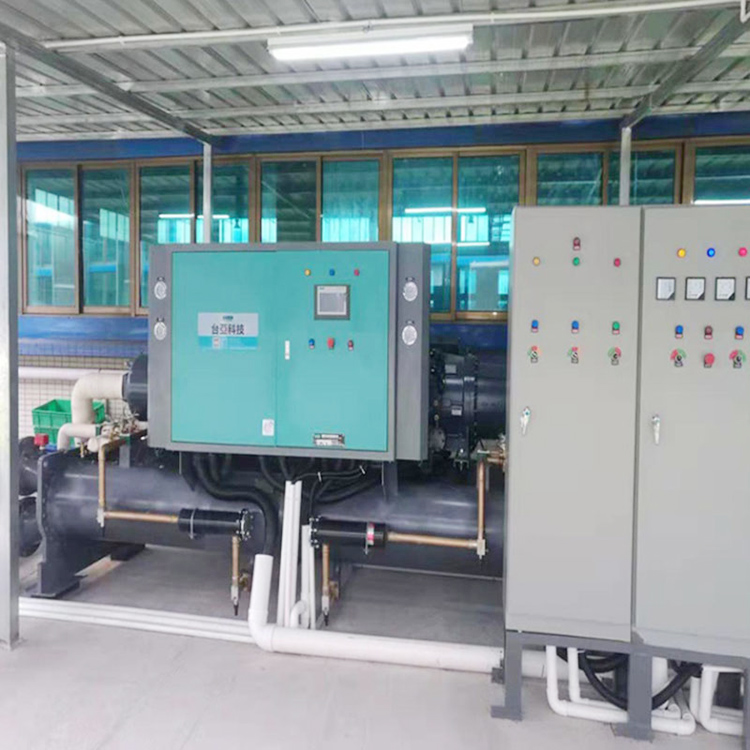

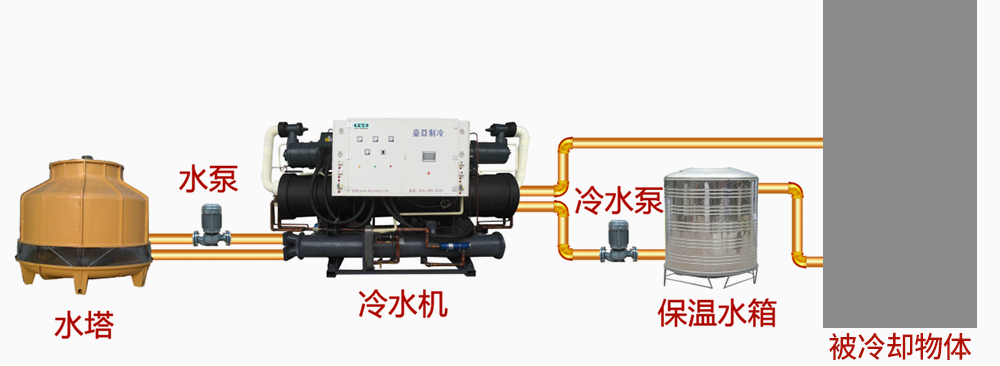

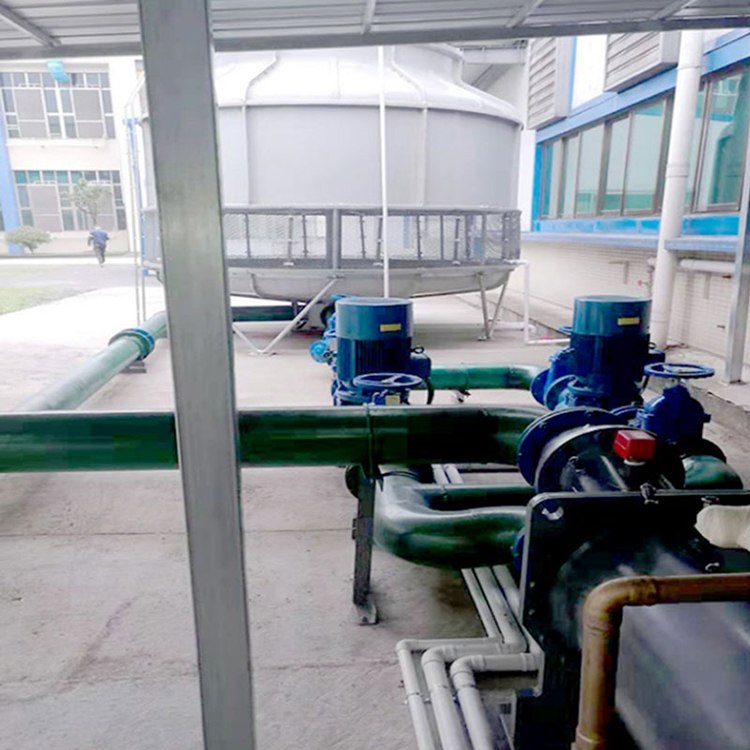

使用场景图
使用场景图
使用场景图

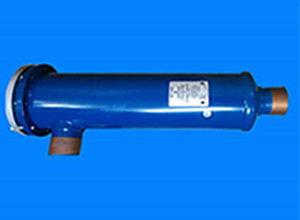

艾默生过滤器在冷水机制冷循环中预防水分和污物进 去，起到干燥、过滤制冷剂的作用，位于冷凝器与膨胀阀之间。

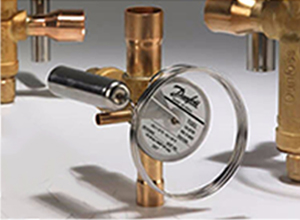

丹佛斯膨胀阀既是流量的调节阀，油式节流阀，作用是使高压常温的制冷剂液体在流经热力膨胀阀时节流降压，变为低温低压制冷剂湿蒸汽，进去蒸发器。

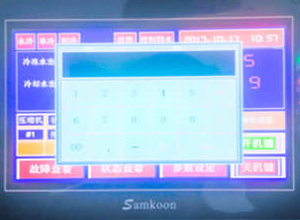

控制面板螺杆机控制器采用台湾邦普工业级PLC机组集中控制，多项安全保护，全中文操作，人机界面，菜单式显示，可任意设置机组运行状态，操作方便，控制精确。
压力控制器保护制冷系统中的压力过高或吸气压力过低时，压缩机都强制停机并显示故障信息。

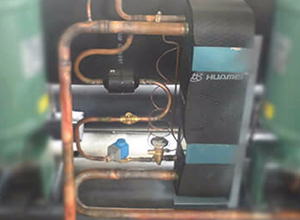

经济器经济器是个换热器，通过制冷剂自身节流蒸发吸收热量从而使一部分制冷剂得到过冷。
油分离器将制冷压缩机派出的高压蒸汽中的润滑油进行分离，以保证装置安全高效地运行标准可加可不加，零下10℃需要配油分离器。
气液分离器将未蒸发的液体制冷剂与已蒸发的气体制冷剂分离，确保进入压缩机的全部是气体。

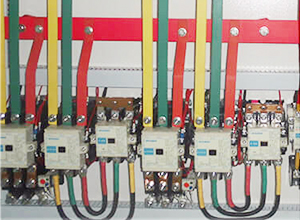

电器部分电器部分采用发过欧姆龙、施耐德品牌电器，大品牌安全系数高，使用寿命长，省电更安全。
标配壳管式蒸发器采用壳管式蒸发器，直接冷却，采用内螺纹高效换热管，铜管外表面螺纹光滑，水侧折流板采用非短路设计，使冷冻水混合，提高换热效率。
| 售前服务 | 技术咨询 | 免费回复顾客冷水机设备相关的技术咨询 |
| 技术指导 | 免费提供冷水机设备相关的技术指导 | |
| 方案设计 | 根据顾客的需求免费提供完善的冷水机设备设计方案 | |
| 售中服务 | 设计/生产 | 认真识别客户的要求，为顾客量身定做所需的产品 |
| 设备安装 | 免费指导顾客安装冷水机设备及制冷系统 | |
| 设备调试 | 免费对设备进行调试，使设备达到当日最佳的运行状态 | |
| 技术培训 | 免费培训（冷水机设备操作方法和日常问题处理方法） | |
| 售后服务 | 质保服务 | 非人为损坏或正常操作造成设备保障损坏的情况下，设备出现问题，台亚制冷服务承诺（顾客自收货后三天内包换，在质保期一年内（从调试完毕，双方确认开始计算质保期）产品出现问题。提供免费和零件更换服务 |
| 系统保修 | 免费为顾客设计完善的设备保养方案，及永久性的技术指导 | |
| 设备维修 | 根据顾客的需求提供24小时的设备维修服务 | |
| 零配件供应 | 零配件供应，满足顾客需求的冷水机设备零部件的供应，方便顾客，为顾客的生产经营提供保障 |
