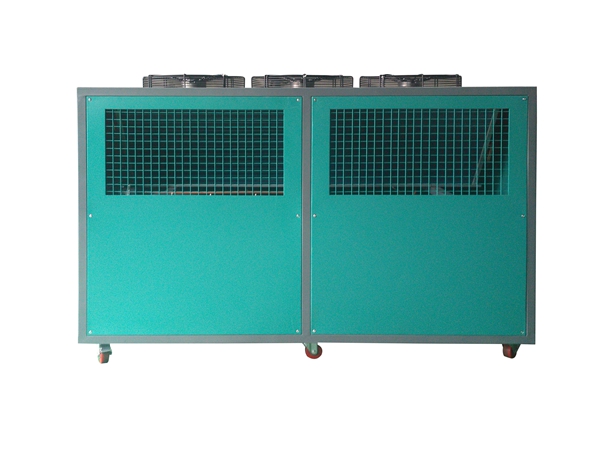

什么是风冷式冷水机,风冷式冷水机基本构造分析

文章出处:行业动态 责任编辑:东莞市台亚制冷科技有限公司 发表时间:2021-07-30


风冷式冷水机是冷水机的一种型号。通过冷却器的压缩机将常温水冷却到一定温度,以加强模具或机器的冷却。它作为一台机器使用。散热装置为内置风扇。它主要有三个相互关联的系统:制冷剂循环系统、水循环系统和电气自动控制系统。



一、风冷式冷水机简介

制冷剂循环系统:

蒸发器中的液体制冷剂吸收水中的热量并开始蒸发。最后,制冷剂和水之间形成一定的温差。液体制冷剂也会完全蒸发并变成气体。然后被压缩机吸入和压缩(压力和温度升高)。气态制冷剂通过冷凝器释放热量并冷凝成液体。通过膨胀阀(或毛细管)节流后,制冷剂变为低温低压,进入蒸发器完成制冷剂循环过程。

水循环系统:

水泵负责将水箱中的水泵送至需要用户冷却的设备。冷冻水带走热量后温度升高,然后返回冷冻水箱。

电气自动控制系统:

包括电源部分和自动控制部分

电源部分向压缩机、风扇、水泵供电,通过接触器等

自动控制部分包括温度控制器、压力保护、延时器、继电器、过载保护等,结合起来实现自动启动功能,根据水温停止和保护。

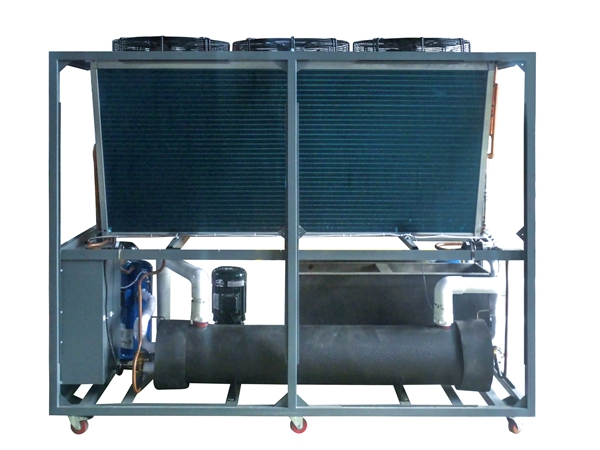

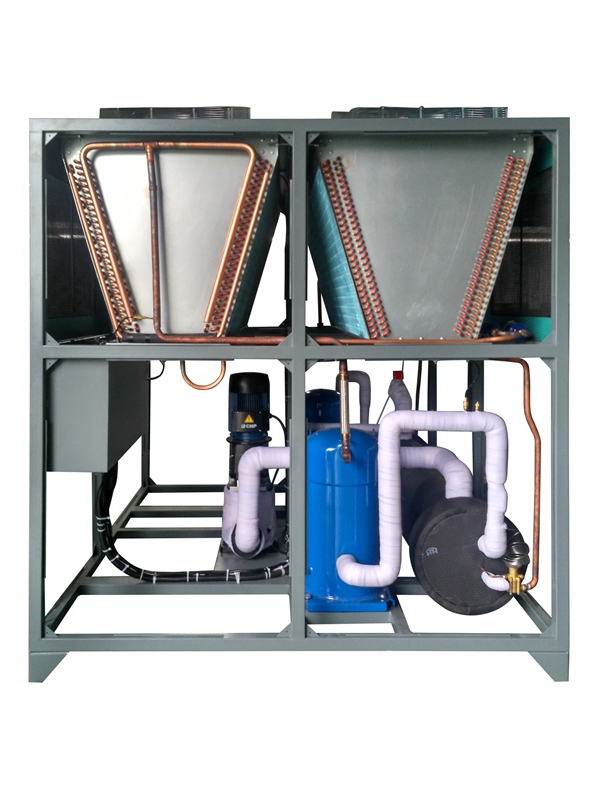

二、风冷式冷水机基本结构

冷水机组制冷系统的基本组成:

冷凝器:在制冷过程中,冷凝器输出热能并冷凝制冷剂。制冷压缩机排出的高压过热蒸汽进入冷凝器后,工作过程中吸收的所有热量,包括蒸发器、制冷压缩机和管道中吸收的热量,都被传递到周围的介质(水或空气);制冷剂高压过热蒸汽再凝结成液体(根据不同的冷却介质和冷却方法,冷凝器可分为三类:水冷式冷凝器,风冷式冷凝器和蒸发式冷凝器。)



储液罐:储液罐安装在冷凝器后面,直接与冷凝器的排放管连接。冷凝器的制冷剂液体应能顺利流入储液罐,以充分利用冷凝器的冷却区域。另一方面,当蒸发器的热负荷发生变化时,对制冷剂液体的需求也会发生变化。此时,储液罐起到调节和储存制冷剂的作用。对于小型冷水机组的制冷系统,冷凝器通常用于调节和储存制冷剂,而不是储液罐。



干过滤器:在冷水机组的制冷循环过程中,必须防止水和灰尘(油、铁和铜屑)进入。水源主要是新添加的制冷剂和润滑油中含有的微量水,或维修系统中空气进入所产生的水。如果系统中的水没有完全排出,当制冷剂通过节流阀(热膨胀阀或毛细管)时,有时由于压力和温度降低,水会凝固成冰,堵塞通道,影响制冷装置的正常运行。因此,必须在冷却器制冷系统中安装干燥过滤器。



蒸发器:蒸发器是一种热交换设备,通过制冷剂液体的蒸发(实际沸腾)吸收冷却介质的热量。它在制冷系统中的作用是吸收热量(或输出冷却能力)。为了保证蒸发过程能够稳定、永久地进行,蒸发气体必须由制冷压缩机连续抽走,以保持一定的蒸发压力。



热膨胀阀:热膨胀阀不仅仅是冷水机组制冷系统中的流量调节阀,同时也是制冷设备中的节流阀。它安装在制冷设备中干燥过滤器和蒸发器之间,其感温袋包裹在蒸发器出口处。其主要功能是降低高压和常温制冷剂液体流经热膨胀阀时的压力,将其转化为低温和低压制冷剂湿蒸汽(大部分为液体和一小部分蒸汽)进入蒸发器,在蒸发器中蒸发和吸收热量,为了达到制冷和冷却的目的。



制冷剂:现代工业中使用的大多数工业冷水机都使用R22R12作为制冷剂。制冷剂是制冷系统中流动的工作介质。它的主要功能是在状态发生变化时携带热量并吸收和释放热量。
